双平台吹气式自动锁螺丝机由双Y轴工作平台+特制供料机+台湾奇力速电批+吹起式供料系统+手持式示教编程盒组成。 1、节省成本：单人即可操作，1人可抵4-5人 2、提高效率：0.5-1.2秒一颗螺丝，只需人工上下产品 3、精准可靠：重复精度0.02mm，具有滑牙、浮锁、漏锁自动检测报警功能 4、适用广泛：可适用于M6以下规格的螺丝 5、需求定制：可根据客户的产品、螺丝规格，按客户需求定制，更具人性化。
产品概述：

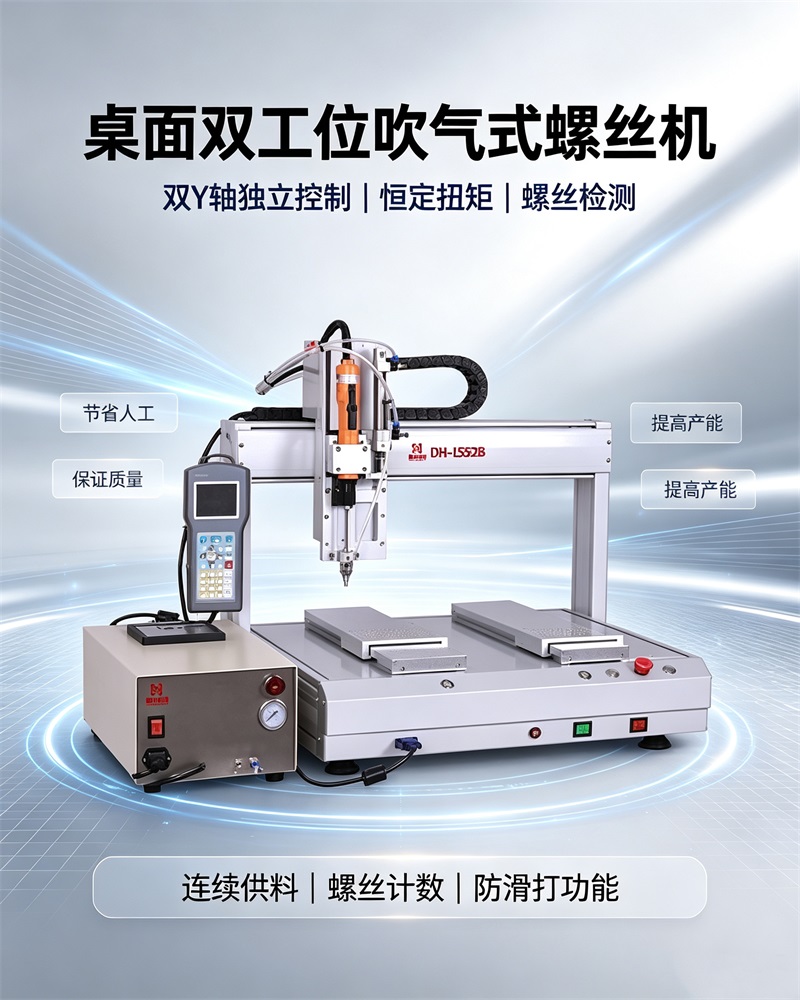

双平台吹气式自动锁螺丝机由双Y轴工作平台+特制供料机+台湾奇力速电批+吹起式供料系统+手持式示教编程盒组成。双Y轴工作平台，可根据实际操作左右单独控制使用，连续供料、可提供螺丝计数功能及防滑打功能，恒定扭矩，有螺丝滑牙及浮锁检测功能。具有节省人工、保证质量、提高产能等优势。
一、产品特点：
1、手持示教盒采用320*240高分辨率彩屏、全中文操作界面，易学易用；
2、吹气式供料，节省螺丝锁附形成，提高锁附效率；
3、原装进口品牌电批，力矩准确可调，性能稳定；
4、出现故障时，可选择重打或跳过模式；
5、具有区域阵列复制，平台复制，批量编辑，单步运行等功能；
6、动作参数编辑完毕，通过串口将动作参数下载到控制器中，即可脱机独立运行。也可将
动作参数保存到手持盒中，方便调用；
7、具有螺丝紧固智能反馈系统，螺丝未锁紧、滑牙、漏锁等情况会报警；
8、标配万能夹具适用多款机种的螺丝锁付；
9、弹力保护结构可保护产品在异常情况下不被压坏；
二、性能描述：
1. 简单的编程方式，可以直接输入螺丝位置坐标，可示教再现坐标位置，简单操作示教盒，可设定更换产品间隔，实现循环锁螺丝方案，提高操作效率；
2. 中文界面输入，易学易懂,不需外接教导器，比同类产品调试更方便,简单便利，员工可迅速掌握操作和调试；
3. 设备可存储999个操作程序，同一机器可对999款不同产品进行加工，更换产品时直接更换治具，切换至对应的程序即可投入生产；
4. 扭力精确，并可轻松简单调节，保证了螺丝锁紧质量；
5. 螺丝机可以实时统计并记录各种数据，上传到公司服务器，数据包含生产数量、生产规格、生产时间、故障信息、故障代码、故障时间等等；
6. 可以在界面上显示螺丝锁附状态分布图，并且用颜色区分不同的锁附状态、螺丝锁附状态有:“已锁”“滑牙”“浮锁”；
7. 可选择从产品上任何一个孔位开始锁螺丝，也可以接着上一次未锁完成的位置继续锁螺丝，以及显示当前正在锁哪个螺丝孔位，锁螺丝随机、灵活、多变；
8. 单点校正，允许用户对每个单一点进行自动定位，手动校正坐标，校正坐标后。自动定位到下一点，调试简单，方便，快捷，灵活；
9. 滑牙处理，对滑牙、浮锁的螺丝孔位有三种处理方式。“重锁”，可对螺丝进行重锁，一次重锁不成功可以二次重锁，直到锁附完成，还可以选择有螺丝重锁或无螺丝重锁、也可以选择“跳过”。可跳过忽略该螺丝孔位的故障，直接跳过锁下一颗螺丝。用户还可以设定“跳过次数”。允许机器自动跳过故障螺丝孔位的次数；
10. 程序植入方式可选直接输入、示教、插入、删除、复制、粘贴、偏移、阵列、mark点对位整体校正；
11. 采用PLC控制，结合专门开发的锁螺丝控制系统，具有位置自动整定复位功能，保证了设备重复运动的精准性及稳定性。
四、产品优势：
1、节省成本：单人即可操作，1人可抵4-5人
2、提高效率：0.5-1.2秒一颗螺丝，只需人工上下产品
3、精准可靠：重复精度0.02mm，具有滑牙、浮锁、漏锁自动检测报警功能
4、适用广泛：可适用于M6以下规格的螺丝
5、需求定制：可根据客户的产品、螺丝规格，按客户需求定制，更具人性化。
技术参数：
|
设备型号 |
DH-LC300 |
DH-LC400 |
|
|
轴数 |
5轴同步控制 |
||
|
移动 范围 |
X轴 |
500mm |
500mm |
|
Y轴 |
300mm |
400mm |
|
|
Y轴 |
300mm |
400mm |
|
|
Z轴 |
100mm |
100mm |
|
|
最大 速度 |
XY轴 |
800mm/sec. |
|
|
z轴 |
450mm/sec. |
||
|
重复 精度 |
X,Y轴 |
±0.02mm |
|
|
Z轴 |
±0.02mm |
||
|
对应最大夹具尺寸 |
300*240mm(X,Y) |
400*240mm(X,Y) |
|
|
程序数 |
999组 |
||
|
平台载重量 |
10kg |
||
|
输入电源 |
AC/220V |
||
|
功率 |
450W |
||
|
材质 |
铝合金机架 |
||
|
螺丝供料器 |
鼎华定制 |
||
|
电批 |
日本HIOS/台湾奇力速（根据客户要求） |
||
|
吸嘴 |
鼎华定制 |
||
|
劈刀 |
鼎华定制 |
||
|
适用螺丝 |
M5以下螺丝 |
||
|
外形尺寸 |
L600*W780*H760mm |
||
|
重量 |
65kg |
70kg |
|
|
检测 |
螺丝滑牙检测 |
有 |
|
|
螺丝浮锁检测 |
有 |
||
|
螺丝漏锁检测 |
有 |
||
|
不良品处理 |
报警提示，选择重锁或跳过 |
||
|
产品 |
1. 节省成本 |
单人可操作或操作多台设备，减少人工，简单培训即可操作 |
|
|
2. 保证质量 |
扭力检测，保证锁螺丝的一致性 |
||
|
3. 提高产能 |
锁螺丝速度是人工数倍，提高工作效率 |
||
